三相电概念特征|三相电源与单相电源的区别

三相电与单相电的区别

1,三相电源与单相电源的区别：发电机发出的电源都是三相的，三相电源的每一相与其中性点都可以构成一个单相回路为用户提供电力能源。注意在这里交流回路中不能称做正极或负极，应该叫线端（民用电中称火线）和中性线（民用电中称零线）。 　　

2,按照规定，380伏（三相）的民用电源的中性点是不应该在进户端接地的（在变压器端接地，这个接地是考虑到不能因悬浮点位造成高于电源电压的点位，用户端的接地与变压器端的接地在大地中是存在一定的电阻的），供电方式是一根火线和一根零线（中性点引出线）构成回路，在单相三芯的电源插孔中还接有一根接地线。这是考虑到漏电保护器功能，（漏电保护器的工作原理是：如果有人体触摸到电源的线端即火线，或电器设备内部漏电，这时电流从火线通过人体或电器设备外壳流入大地，而不流经零线，火线和零线的电流就会不相等，漏电保护器检测到这部分电流差别后立刻跳闸保护人身和电器的安全，一般这个差流选择在几十毫安）如果，把电源的中性点直接接地（这在民用电施工中是不允许的），漏电保护器就失去了作用，不能保护人身和电器设备的短路了。

三相供电系统具有很多优点，为各国广泛采用。在发电方面，相同尺寸的三相发电机比单相发电机的功率大，在三相负载相同的情况下，发电机转矩恒定，有利于发电机的工作；在传输方面，三相系统比单相系统节省传输线，三相变压器比单相变压器经济；在用电方面，三相电容易产生旋转磁场使三相电动机平稳转动。

三相电主要用于作为电动机的电源，即需要转动的负荷.，因为三相电的三个相位差均为120度，转子不会发生卡住现象。试想:自行车一个踏板停在最底部，另一个在最高位置，这是踩上自行车的脚力是向下的,就可能卡住(当脚力的方向与两踏板连线一致的时候)，或向后转，不一定能保证先向前转，需要用脚把踏板改变一点角度。三相电就是为了形成这个角度，否则，没必要搞那么复杂的三相电。三相交流电的最大用途是驱动电机，三相交流电是构成旋转磁场所需的最少的相数。如果是单相或者两项交流电构不成稳定的具有固定旋转方向的旋转磁场，四相、五相甚至更多的相当然好，但费用昂贵不经济，那就只有选三相交流电了。除了电机驱动外，交流电的相位问题没有意义。

三相电的概念　 　

“三相电”的的概念是：线圈在磁场中旋转时，导线切割磁场线会产生感应电动势，它的变化规律可用正弦曲线表示。如果我们取三个线圈，将它们在空间位置上相差点120度角，三个线圈仍旧在磁场中以相同速度旋转，一定会感应出三个频率相同的感应电动势。由于三个线圈在空间位置相差点120度角，故产生的电流亦是三相正弦变化，称为三相正弦交流电。工业用电采用三相电，如三相交流电动机等。任两相之间的电压都是380VAC，任一相对地电压都是220VAC。分为A相，B相，C相。线路上用L1，L2，L3来表示。（三相交流电因用途不同还有660VAC和6000VAC供电等）。  　　

能产生幅值相等、频率相等、相位互差120°电势的发电机称为三相发电机；以三相发电机作为电源，称为三相电源；以三相电源供电的电路，称为三相电路。 U、V、W称为三相，相与相之间的电压是线电压，电压为380V。相与中线之间称为相电压，电压是220V。

三相电的颜色标准

一般来说，只要求母线必须遵循相色的规定；相色规定：A相为黄色，B相为绿色，C相为红色，中性线（即零线）为淡蓝色，保护中性线（地线）为黄和绿双色。

在你所见的配电线路中，你只需记住，水平排列的，靠近房屋一侧的那条是零线，垂直排列的，最下面的那条是零线就可以了（因为室外的配电线路，一般都采用同一种颜色的）。

至于插头上的L，是代表火线，N代表零线，当插头面对人体时，要求左边的接零线，右边的接火线（目的是为减少发生触电时所产生的危害性，因为电流从左手流经大地的途径是危险的，这个途径流经心脏的电流最大）。

照明电路里的两根电线，一根叫火线，另一根则叫零线。火线和零线的区别在于它们对地的电压不同：火线的对地电压等于220V；零线的对地的电压等于零（它本身跟大地相连接在一起的）。所以当人的一部分碰上了火线，另一部分站在地上，人的这两个部分这间的电压等于220V，就有触电的危险了。反之人即使用手去抓零线，如果人是站在地上的话，由于零线的对地的电压等于零，所以人的身体各部分之间的电压等于零，人就没有触电的危险。 如果火线和零线一旦碰起来，由于两者之间的电压等于220伏，而两接触点间的电阻几乎等于零，这时的电流非常大，在火线和零线的接触点处将产生巨大的热量，从而发出电火花，火花处的温度高到足以把金属导线烧得熔化。

接地是电器设备安全技术中最重要的工作，应该认真对待。那种不加考虑随意接地的做法常常会给计算机设备造成不良的后果，严重时会烧毁整个设备应用系统，甚至造成人身伤害。正确接地可提高整个系统的抗干扰能力。 要正确使用计算机的电源线。目前，我们使用的电源插座大多是单相三线插座或单相二线插座。单相三线插座中，中间为接地线，也作定位用，另外两端分别接火线和零线，接线顺序是左零右火，即左边为零线，右边为火线 。凡外壳是金属的家用电器都采用的是单相三线制电源插头。

三相电负载的接法  　　

分为三角形接法(符号△)和星形接法(符号Y)。 　　

三角形接法的负载引线为三条火线和一条地线，三条火线之间的电压为380V，任一火线对地线的电压为220V；

Y形接法的负载引线为三条火线、一条零线和一条地线，三条火线之间的电压为380V，任一火线对零线或对地线的电压为220V。  　　

三相电电器的总功率等于每相电压乘以每相电流再乘 以3，即总功率=电流×电压（220V）×3（W=U×I×3）

三相电电表三相电电表有机械表、普通电子表、磁卡电子表三种，一般规格为： 1.5(6)、5(20)、10(40)、15(60)、20(80)、 30(100) （电压3×380/220V~）。　　

Y型接法的示例如图，六个灯泡全打开，三相平衡时，零线的电流为零，不平衡时，零线维持0电势，上面会有电流。

注意事项 　　

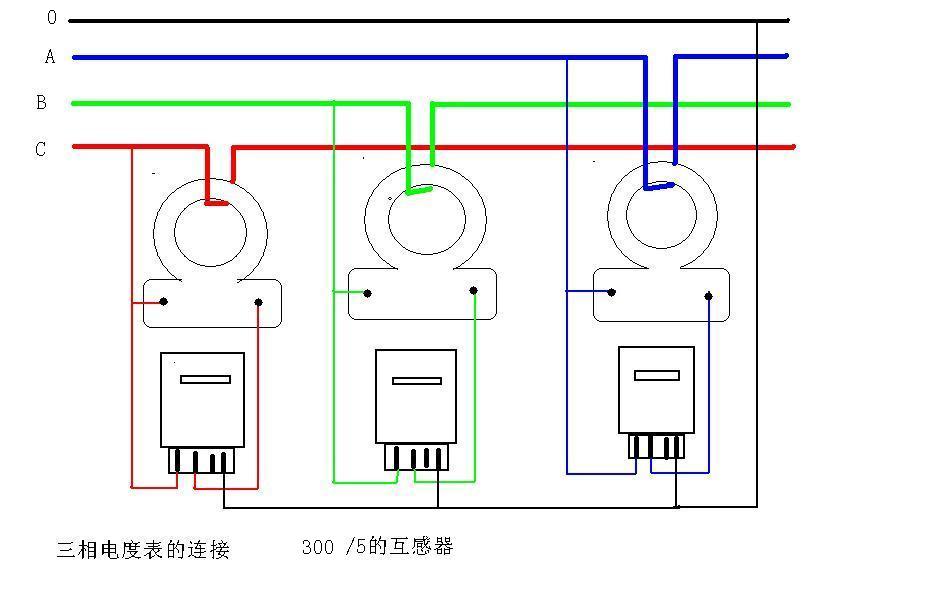

电表的负荷，可通过选配不同变比的电感线圈以达到使用要求。如：规格为3x1(2)A的电表配电感线圈使用，选电感线圈变比为1：50，则每相可承载的最大额定电流为100A。

单相和三相用电设备 分别要怎么计算功率？

KVA是设备的输出容量，单位是VA或KVA。即是该设备的视在功率S。

三相视在功率计算公式为： S=√３U×ＩCOSΦ 单位是：ＶＡ或KVA

三相电路的有功功率等于各相功率之和。

三相有功功率各相有功功率分别为

Ｐａ＝Ｕａ×Ｉａ×COSΦａ
Ｐｂ＝Ｕｂ×Ｉｂ×COSΦｂ
Ｐｃ＝Ｕｃ×Ｉｃ×COSΦｂ

三相有功功率为 Ｐ＝Ｐａ＋Ｐｂ＋Ｐｃ＝Ｕａ×Ｉａ×COSΦａ＋Ｕｂ×Ｉｂ×COSΦｂ＋Ｕｃ×Ｉｃ×COSΦｂ

三相负载对称时：Ｐ３ＵΦ×ＩΦ×COSΦ 单位是Ｗ或ＫＷ

交流纯电阻电路的功率计算如下：
电阻消耗的功率在任一瞬时都是正值，即在任一时刻都向电源吸取电能，一周期内瞬时的平均值称为平均功率，又称有功功率，用P表示，单位为W，它等于电压的有效值和电流的有效值的乘积即：
P==UI=I平方×R=U平方\R .

答案补充

1）假设已知用电器的电压是220V，电流是0.5A，求用电器的功率？
应用公式：P=UI，220V×0.5A=440W。 答：用电器的功率是：440W。

2）假设已知三相高压电力变压器的视在功率是：800KVA，求此变压器可承载多大负载？
KVA×COSΦ=800KVA×0.8=640KW。 答：三相高压电力变压器的视在功率是800KVA时可承载640KW的用电负载 。
